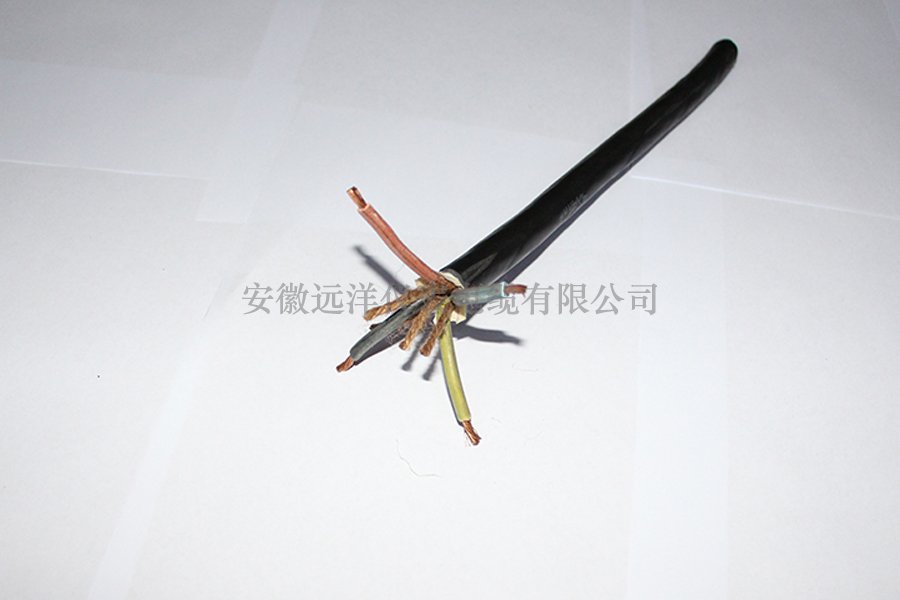

編織屏蔽控制電纜施工
24 AWG(7/0.2)TCW導體,PE絕緣,雙絞線,整體鋁/聚酯箔盾24 AWG(7/0.2)TCW排水線,整體TCW編織屏幕覆蓋(90%),灰色PVC護套。
灰色LSZH鞘也可以和黑色耐紫外線PE護套也是可用的。
編織屏蔽控制電纜電特性
| 導體直流電阻: | 86.2(Ω\公里) |
| 額定溫度: | 80年 o C(PE 70 o C] |
| 額定電壓: | 300 v |
| 絕緣電阻: | 200[MΩ/公里) |
| 標稱電容: | 42 pF / M |
| 速度比: | 66% |
| 標稱阻抗: | 120(Ω/公里) |
編織屏蔽控制電纜參數
| 對數 | 編號 | Belden | 直徑mm | 重 kg/km |
| 1 | DAT 9841-LSZH | 9841 | 5.90 | 64 |
| 1 | DAT 9842-LSZH | 9842 | 8.60 | 95 |
| 2 | DAT 9842-PE | - | 8.60 | 118 |
| 3 | DAT 9843 | 9843 | 9.20 | 108 |
| 4 | DAT 9844-LSZH | 9844 | 9.90 | 125 |
1一對:藍色/白色
118年
3雙:白色/綠色
3 DAT數據和電話電纜 。
